Mae'r sgrin ar oleddf yn defnyddio grym disgyrchiant yn ddyfeisgar i gynorthwyo'r deunyddiau i lithro i lawr wyneb y sgrin. Ar yr un pryd, mae'n cyflawni haeniad deunydd trwy gynnig cylchlythyr, gan gwblhau'r gweithrediad graddio yn gywir yn ôl maint gronynnau.
Mae gan yr offer hwn ystod eang o gymwysiadau a gallant fodloni gofynion sgrinio deunyddiau amrywiol ddiwydiannau yn berffaith megis mwyndoddi, chwareli, dewis glo, prosesu mwynau, ynni, pŵer, diwydiant cemegol, a deunyddiau adeiladu.
Er mwyn bodloni gofynion proses gwahanol senarios cynhyrchu, gellir addasu ongl wyneb y rhidyll yn hyblyg o fewn yr ystod o 15 gradd - 20 gradd, gan sicrhau optimeiddio deuol effeithlonrwydd ac effaith sgrinio.
Egwyddor Gweithio Sgrin ar Oledd
Mae echelin y Sgrin Inclined wedi'i ddylunio yng nghanol disgyrchiant yr offer. Mae'r strwythur unigryw hwn yn galluogi pob pwynt ar wyneb y sgrin i gynhyrchu mudiant cylchol sefydlog. Yn ystod y broses sgrinio, mae'r deunyddiau'n cael eu gyrru gan fudiant crwn arwyneb y sgrin a'r grym disgyrchiant a ddaw yn sgil ongl gogwydd arwyneb y sgrin. O dan y grym deuol, maent yn cyflawni cludiant ymlaen llyfn, ac mae cyflymder rhedeg y deunyddiau ar wyneb y sgrin gyfan yn parhau i fod yn unffurf, gan osgoi cronni lleol yn effeithiol sy'n effeithio ar yr effeithlonrwydd sgrinio.
Mae echelin yr offer yn cynnwys dirgrynwyr modiwlaidd. Mae'r dirgryniadau hyn yn cael eu gosod ar wal ochr yr offer trwy flanges ac yn cyflawni gweithrediad cydamserol trwy siafftiau cyffredinol, gan sicrhau cydlyniad y llawdriniaeth gyffredinol. Mae gan bob dirgrynwr modiwlaidd bloc gwrthbwysau ecsentrig, a thrwy addasu'r gwrthbwysau, gellir rheoli osgled y mudiant cylchol yn fanwl gywir i fodloni gofynion sgrinio gwahanol ddeunyddiau. Yn ogystal, rydym hefyd yn darparu datrysiad amnewid uned dirgryniad, sy'n symleiddio'r broses cynnal a chadw offer yn sylweddol ac yn arbed amser segur ar gyfer cynnal a chadw i fentrau.
Manylion Sgrin ar Oledd
Rydym yn mabwysiadu saim cyfres ZYQF-fflans iro-math cyffro dirgrynol ecsentrig a ddatblygwyd yn annibynnol gennym ni ein hunain. Y fantais graidd yw'r gallu i addasu'r osgled gweithio yn barhaus trwy ychwanegu neu leihau nifer y blociau gwrthbwysau yn hyblyg. Mae hyn yn golygu y gallwch chi gydweddu'n union â'r dwyster sgrinio gorau posibl yn unol â gwahanol briodweddau deunydd a gofynion cynhyrchu ar unrhyw adeg, gan gyflawni'r effeithlonrwydd mwyaf posibl.
Nid ydym yn cyfaddawdu ar y cydrannau craidd. Mae pob beryn yn cael ei ddewis o Bearings arbennig mecanyddol dirgryniad a fewnforiwyd o SKF / FAG Almaeneg i sicrhau bywyd gwasanaeth hynod o hir a dibynadwyedd rhagorol o dan amodau llym. Mae hyn yn darparu'r warant cryfaf ar gyfer gweithrediad dwyster uchel parhaus yr offer, gan leihau'n sylweddol y risg o amser segur annisgwyl a achosir gan fethiannau dwyn.
Gyrrwr&Cyplu
Mae'r dyluniad yn cyfuno gyriant modur diwedd â thrawsyriant siafft cyffredinol canolraddol. Mae'r cyffro dirgrynol yn gweithredu'n gydamserol trwy wregysau V a gwregysau cydamserol. Mae gan y cydrannau trawsyrru gorchuddion amddiffynnol cyflawn, sydd nid yn unig yn sicrhau diogelwch gweithredol ond hefyd yn ymestyn bywyd gwasanaeth ac yn bodloni gofynion rheoleiddio cyflymder gwahanol amodau gwaith.
Plât Ochr
Mae wedi'i wneud o blât cynhwysydd cryfder isel-aloi-uchel- Q245R, sy'n cael ei dorri'n union gan laser a'i ffurfio mewn un cam. Mae cywirdeb gweithgynhyrchu yn cyrraedd ± 0.03mm. Mae'r plât ochr wedi'i gysylltu â rhybedion cryfder uchel i atgyfnerthu'r cydrannau, gan osgoi'n llwyr anffurfiad a achosir gan straen weldio, gan sicrhau sefydlogrwydd a dibynadwyedd yr offer yn ystod-gweithrediad hirdymor.
Plât Sgrin
Yn ôl gwahanol ofynion sgrinio, gall sgrin dirgrynol ddewis sgrin wehyddu, plât sgrin polywrethan, plât sgrin grât, ac ati. Mae'r plât sgrin nid yn unig yn effeithlonrwydd sgrinio uchel, bywyd gwasanaeth hir, ond hefyd yn hawdd i'w ymgynnull a'i ddadosod, gan fyrhau'r amser newydd yn fawr.
Ffrâm Sgrin
Mae ffrâm y sgrin yn cael ei gwneud gan rychau dur a phlatiau dur o ansawdd uchel. Mae'r rhannau cyswllt allweddol wedi'u diogelu â bolltau cryfder uchel. Mae gwall gwastadrwydd y gefnogaeth arwyneb sgrin yn Llai na neu'n hafal i 1mm / m². Mae'r strwythur cyfan yn cael triniaeth ffrwydro ergyd i gyflawni lefel glendid o Sa2.5, ac yna'n cael ei orchuddio â haen amddiffynnol sy'n gwrthsefyll traul. Mae hyn yn sicrhau ateb strwythurol i'r broblem o lacio bolltau.
Pelydr
Mae'r trawst croes wedi'i wneud o bibell ddur aloi di-dor o ansawdd uchel, ac mae'r fflans wedi'i weldio'n llawn ac mae'n lleddfu straen. Mae platiau dur sy'n gwrthsefyll traul NM500 yn cael eu hychwanegu at feysydd straen allweddol. Mae'r strwythur cyfan yn cael ei anelio a pheiriannu manwl gywir i sicrhau cywirdeb uchel a chryfder uchel, gan wella'n sylweddol ymwrthedd gwisgo a bywyd gwasanaeth.
Gwanwyn
Mae'r gwanwyn troellog wedi'i wneud o ddeunydd 60Si2Mn ac mae'n mynd trwy broses arbennig o ffosffatio a gorchuddio powdr, gan arwain at berfformiad dampio dirgryniad rhagorol a sefydlogrwydd. Mae gan y gwanwyn oes dylunio o dros 10,000 o oriau ac mae ganddo lug codi pwrpasol ar y brig ar gyfer ailosod a chynnal a chadw hawdd a chyflym.
Nodweddion Sgrin ar oledd
01/ Effeithlonrwydd Sgrinio Uchel
Mae'r Sgrin Inclined yn defnyddio effeithiau deuol "cymorth disgyrchiant + mudiant cylchol" i wneud i'r deunyddiau lithro'n gyflym ar hyd wyneb y sgrin a chyflawni haeniad trylwyr, gan atal cronni deunydd. Gall drin swm mwy o ddeunydd fesul uned amser. O'i gymharu ag offer sgrinio traddodiadol, gall wella'r effeithlonrwydd sgrinio cyffredinol yn sylweddol, gan helpu mentrau i leihau'r cylch cynhyrchu.
02/ Ongl Sgrin Hyblyg
Gellir addasu ongl sgrin yr offer yn rhydd o fewn yr ystod o 15 gradd - 20 gradd . Gall optimeiddio'r paramedrau gweithredu yn unol â nodweddion gwahanol ddeunyddiau (fel calchfaen gwlyb a gludiog, glo sych) a gofynion maint y gronynnau sgrinio, gan sicrhau effaith sgrinio ddelfrydol mewn gwahanol senarios a darparu addasrwydd cryfach.
03/ Haeniad Deunydd Cywir
Gall symudiad cylchol wneud i'r deunyddiau rolio'n unffurf ac yn gwasgaru'n llwyr ar wyneb y rhidyll, gan osgoi'r ffenomen o ronynnau'n clwmpio gyda'i gilydd i bob pwrpas. Mae'n galluogi gwahanu deunyddiau o wahanol feintiau gronynnau yn fanwl gywir, gyda chywirdeb gwahanu rhidyll yn llawer uwch na chyfarpar rhidyll cyffredin. Gall fodloni gofynion llym cynhyrchu safonol uchel ar gyfer maint gronynnau deunyddiau.
04/ Mae Diwydiannau Cymwys yn Eang-Eang
P'un a yw'n sgrinio mwyn yn y diwydiant mwyndoddi, y dosbarthiad deunydd cerrig yn y chwarel, neu'r prosesu deunydd mewn meysydd megis dewis glo, prosesu mwynau, ynni, pŵer, diwydiant cemegol, a deunyddiau adeiladu, gall y Sgrin Inclined berfformio'n sefydlog ac yn effeithiol. Gall un darn o offer ddiwallu anghenion diwydiannau lluosog, ac mae ei werth cymhwysiad yn uchel.
05/ Gweithrediad Llyfn
Mae echel yr offer wedi'i ddylunio ar ganol disgyrchiant, gan sicrhau symudiad cylchol unffurf ar bob pwynt ar wyneb y rhidyll a dosbarthiad grym cytbwys. Ar yr un pryd, mae'r dirgryniadau modiwlaidd yn gweithredu'n gydamserol trwy gymalau cyffredinol, gan leihau ffrithiant a gwisgo rhwng cydrannau, gan arwain at sefydlogrwydd gweithredol cyffredinol cryf a lleihau'n sylweddol y tebygolrwydd o fethiant offer.
06/ Osgled y gellir ei Reoli
Mae gan bob dirgrynwr modiwlaidd wrthbwysau ecsentrig, y gellir eu haddasu i reoli osgled mudiant cylchol yn hyblyg. Ar gyfer deunyddiau gludiog a gwlyb sy'n dueddol o glocsio, gellir cynyddu'r amplitude; ar gyfer gofynion sgrinio dirwy, gellir lleihau'r amplitude. Mae'n addasu'n union i nodweddion sgrinio gwahanol ddeunyddiau.
Cyflwyno'ch gofynion a siarad ag un o'n peiriannydd technegol am eich prosiect.
Cysylltwch â Ni Am y Pris Gorau
Perfformiad Sgrin ar Oledd
Nid yw gwyriad amlder sgrin dirgrynol yn fwy na'r gwerth penodedig o 2.5%.
Nid yw gwahaniaeth osgled pwynt cymesuredd y blwch sgrin ar y ddwy ochr yn fwy na 0.5mm, nid yw siglen ardraws yn fwy na 1mm.
Ni fydd gwall cymharol ongl cyfeiriad dirgryniad dau bwynt cymesur yn fwy nag 1 radd.
Nid yw gwall uchder cywasgu statig y gwanwyn o ddau bwynt cymesur ar ôl y cynulliad yn fwy na 3mm.
Ni fydd cynnydd tymheredd dwyn yn fwy na 40 gradd, ni chaiff y tymheredd uchaf fod yn fwy na 75 gradd.
O fewn un metr o amgylch yr offer, ni fydd y sŵn dim llwyth yn fwy na 75 dB(A).

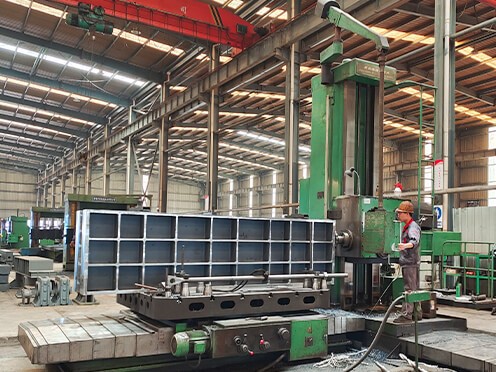

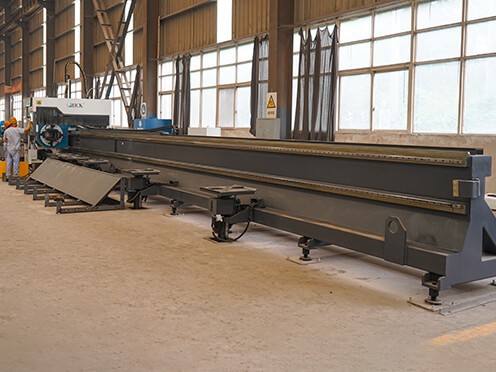

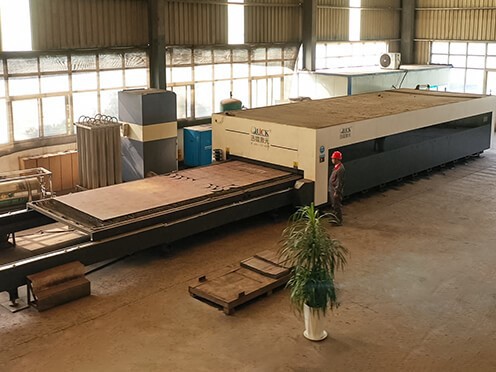

Cyfleusterau Gweithgynhyrchu
Rhaid i gynhyrchion mecanyddol o ansawdd uchel fod â chyfarpar offer rhagorol. Er mwyn sicrhau ei gywirdeb a chwrdd ag anghenion archebion mawr. Mae Henan Excellent Machinery Co., Ltd yn berchen ar 140 set o offer proffesiynol, gan gynnwys canolfan Peiriannu Gantry Pum echel, Canolfan Peiriannu Tyllu A Melino CNC, Canolfan Peiriannu Fertigol, Canolfan Peiriannu CNC Fertigol, Canolfan Peiriannu Gantri, Peiriant Torri Laser, Peiriant Torri Pibellau Laser, Gweithfan Weldio Robot Amgylcheddol, Canolfan Peiriannu CNC Uwch a gweithgynhyrchu offer llorweddol ac ati. Offer Ystafell Chwistrellu a Thrin Gwres a Thriniaeth Gwres Wyneb hynod fawr.
Rheoli Ansawdd llym
Ar hyn o bryd, mae EXCT wedi pasio ardystiad system ansawdd rhyngwladol ISO9001-2008 yn llawn, mae system ansawdd gyflawn yn sicrhau bod y broses datblygu a dylunio cynnyrch, cynhyrchu, caffael a chyflenwi i werthu a gwasanaeth wedi'i rheoli'n effeithiol o ran ansawdd.
Mae gan EXCT dîm arolygu trylwyr a medrus i sicrhau llwyddiant rheoli ansawdd cynnyrch. Mae gan yr adran arolygu ansawdd broses brofi llym sy'n rhedeg trwy gamau caffael, cynhyrchu a gosod deunydd crai i sicrhau bod pob darn o offer a ddarperir i gwsmeriaid yn gymwys.

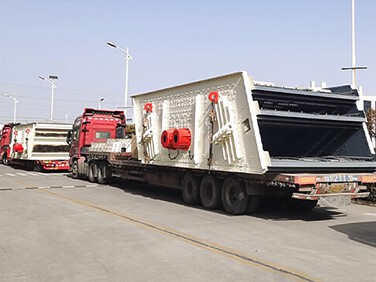

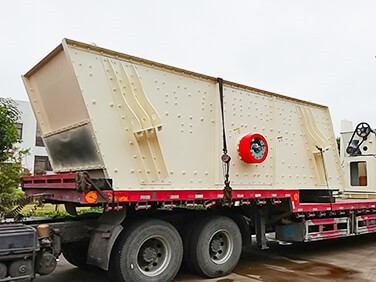

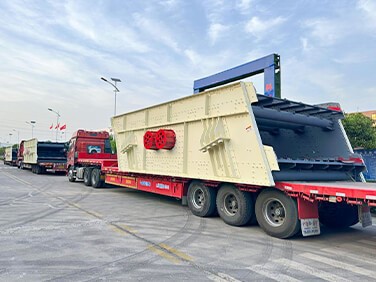

Pecyn Sgrin ar Oledd a Chyflenwi
Rydym yn canolbwyntio ar gynhyrchu ac arloesi offer bwydo, malu, sgrinio a chludo ar gyfer mwyngloddiau pwll agored, ac rydym yn gwasanaethu'r farchnad dramor gyda chynhyrchion o ansawdd dibynadwy a system gwasanaeth perffaith. Hyd yn hyn, mae ein cynnyrch wedi cael ei allforio i fwy na 50 o wledydd a rhanbarthau, gan gynnwys Rwsia, Awstralia, Indonesia, Fietnam, Colombia, Gwlad Thai, Twrci, Pacistan, Gini, yr Aifft, Chile, yr Unol Daleithiau, Brasil, Malaysia, India, De Affrica, Sbaen, Bwlgaria, Ffrainc, ac ati.
Achosion Sgrin ar Oledd
Defnyddir sgrin ar oleddf ar gyfer agregau yn eang wrth wahanu carreg Quartz, cerrig mân afon, calsit, dolomit, gwenithfaen, basalt, calchfaen, diabase, aur, tun, titaniwm, hematit, mwyn haearn, glo a mwynau eraill, ac ati.
Cyflwyno'ch gofynion a siarad ag un o'n peiriannydd technegol am eich prosiect.
Sicrhewch Yr Ateb Cynnyrch A'r Dyfynbris Mwyaf Addas Am Ddim !!!
Manylebau Technegol Cyffredinol
Mae Sgrin Inclined EXCT yn cael eu haddasu ar gyfer pob deunydd cais i ddarparu'r cyfluniad gorau a chwrdd â'ch holl ofynion. Am fwy o gyfluniadau, cysylltwch â'n peirianwyr technegol.
|
Model |
Haenau |
Ardal |
Ongl |
Maint rhwyll (mm) |
Maint bwydo mwyaf (mm) |
Gallu |
Amlder (rpm) |
Grym |
Dimensiwn Cyffredinol (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Llai na neu'n hafal i 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Llai na neu'n hafal i 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Llai na neu'n hafal i 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Llai na neu'n hafal i 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Llai na neu'n hafal i 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Llai na neu'n hafal i 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Llai na neu'n hafal i 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Llai na neu'n hafal i 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Llai na neu'n hafal i 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Llai na neu'n hafal i 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Llai na neu'n hafal i 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Llai na neu'n hafal i 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Llai na neu'n hafal i 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Llai na neu'n hafal i 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Llai na neu'n hafal i 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Llai na neu'n hafal i 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Llai na neu'n hafal i 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Llai na neu'n hafal i 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Llai na neu'n hafal i 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Cyfarwyddyd Dethol
1.Deunydd i'w sgrinio: ______(Byddwn yn gwerthfawrogi os gallwch chi ddarparu'r llun ar-safle i ni ar gyfer y deunydd)
2. Trin gallu:______t/h
3.Dwysedd Swmp: ______t/m3
4.Max. maint gronyn y deunydd bwydo: ______mm
5.Rhif haen: ______
6.Mesh maint pob haen: ______mm
7. Canran dosbarthiad gronynnau: ______
gwiriwch yr enghraifft ganlynol i'ch helpu i'w deall:
Os yw'r rhif haen yn ddau, maint rhwyll pob haen yw 8 mm a 3 mm, yna fe gewch 3 math o gynnyrch: X, Y a Z. X Mwy na neu'n hafal i 8 mm; 3mm Llai na neu'n hafal i Y < 8 mm; Z<3mm.
Rydym am gadarnhau'r wybodaeth ganlynol:
a.Canran X yn y deunydd cyfan:______%;
b.Canran Y yn y deunydd cyfan:______%;
c.Canran Z yn y deunydd cyfan:______%;
8.Pa offer sy'n cael ei ddefnyddio i fwydo'r deunydd i'r Sgrin ar Oledd :______
9. Pa offer sy'n cael ei ddefnyddio i ollwng y deunydd o'r Sgrin ar Oledd : ______
10.Gweithio cyflenwad pŵer: ______V ______HZ
11.A yw'r Sgrin ar oleddf yn gweithio ar ei phen ei hun neu gydag offer arall i ffurfio system? Os ydych chi'n ffurfio system, a oes gennych chi ddyluniad rhagarweiniol neu fraslun wedi'i dynnu â llaw? Os oes, anfonwch ef at ein peiriannydd er gwybodaeth.
12.Swm gofynnol :______
Gwasanaeth Sgrin ar Oledd
Adroddiad Dichonoldeb Prosiect
Dylunio a Chynllunio Safle
Dewis a Chynnig Model
Cyfrifiad Dewis Model
Modelu a Darluniau 3D
Dylunio Sifil
Gosod a Chomisiynu
Diagnosis o Bell
Gwasanaeth Hyfforddi
Amserlen Cynnal a Chadw
